Description du produit

Présentation du produit

Nos pièces forgées à bride à manchon libre à bride en titane C276 B366 TA1 TA2 sont des connecteurs de précision résistants à la corrosion, conçus pour les systèmes de tuyauterie critiques dans les environnements chimiques, offshore, marins et aérospatiaux. Chaque composant est produit par forgeage à chaud suivi d'une finition CNC pour garantir une intégration transparente entre les manchons mobiles en titane et les contre-brides tout en répondant aux dimensions ASME B16.5, DIN, JIS B2220 ou GB/T 9112.

Qualités de matériaux et équivalents

TA1 / GR1 – Titane pur industriel ; maximum. 0,20 % Fe, 0,18 % O; excellente formabilité pour les manchons basse pression
TA2 / GR2 – Grade le plus utilisé ; 0,30 % Fe, 0,25 % O; équilibre optimal entre résistance, soudabilité et résistance à la corrosion pour les assemblages à brides mobiles
Hastelloy C276 (UNS N10276) – 15 % Cr, 16 % Mo, 5,5 % Fe, 3,5 % W ; résistance exceptionnelle aux acides oxydants et réducteurs, au chlorure SCC et aux piqûres ; utilisé pour les anneaux de renfort ou les brides composites dans des milieux extrêmes

Toutes les fontes sont 100 % vierges, refondues à l'arc sous vide et certifiées selon la norme EN 10204 3.1.

Route de forgeage et de fabrication

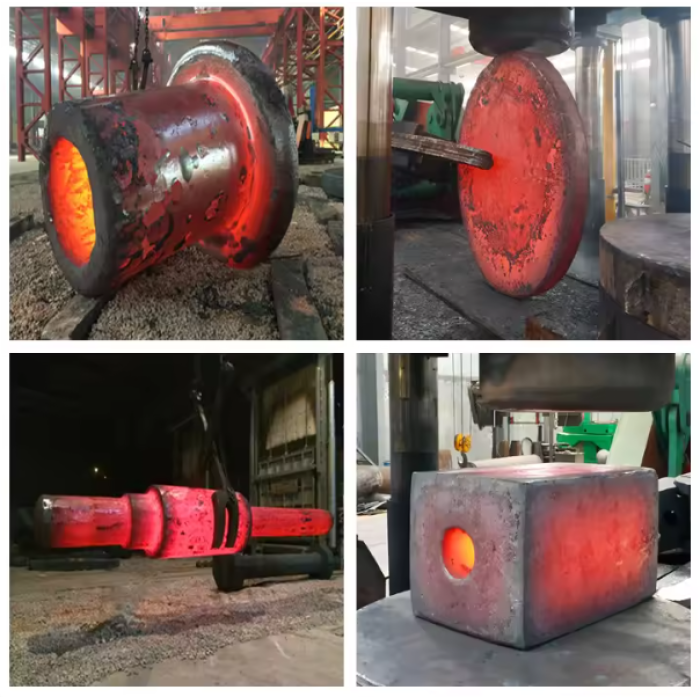

Forgeage à chaud 950 – 1050 °C (titane) / 1 100 – 1 180 °C (C276) sur presse de 3 000 t – microstructure affinée, matrice entièrement fermée, taux de forgeage ≥ 3
Recuit de mise en solution + trempe à l'eau (C276 1 100 °C ; Ti 700 – 760 °C) – garantit une résistance uniforme à la corrosion
Tournage et perçage CNC – Face d'étanchéité Ra 0,8 μm, dentelure selon ISO, rainure en spirale ou RTJ ; Tolérance PCD du trou de boulon ± 0,05 mm
Contrôles non destructifs – 100 % UT, PT sur les extrémités soudées, PMI et balayage laser dimensionnel ; Test de fuite à l'hélium en option pour les assemblages à manchons lâches

Portée dimensionnelle

Gamme de tailles : DN 15 – 600 (NPS ½ – 24")
Classes de pression : ANSI 150 – 900 lb ; PN 10 – 100
Types : bride à recouvrement libre, bride à bout tronqué et contre-bride, bride pivotante, bride cible/vierge
Épaisseur : 12 – 95 mm selon calibre
Surface : décapée (Ti), recuite brillante ou polie ; C276 Ra ≤ 3,2 μm standard, ≤ 0,8 μm en option

Principales fonctionnalités
✓ Léger – densité Ti 4,51 g/cm³, 40 % plus léger que les ensembles de joints à recouvrement en acier inoxydable, réduisant les contraintes sur la tuyauterie et les coûts d'installation
✓ Résistance supérieure à la corrosion – Ti résiste à l'eau de mer, aux chlorures et au chlore humide ; Le C276 survit aux acides chlore-alcali, sulfurique et chlorhydrique puissants, prolongeant la durée de vie dans des conditions chimiques agressives

✓ Conception à manchon lâche – permet une rotation libre de la bride d'appui pour un alignement facile des boulons, parfait pour les colonnes montantes offshore, les cavaliers sous-marins et les modules nécessitant un démontage fréquent
✓ Haute résistance – TA2 min. Rendement de 345 MPa, 483 MPa UTS ; C276 min. Rendement de 283 MPa, 690 MPa UTS – permet des parois plus fines par rapport au Ti pur tout en maintenant la pression nominale
✓ Filetages sans grippage – trous de boulons roulés avec option de revêtement anti-grippage pour des cycles de fabrication et de déverrouillage répétés
✓ Sécurité certifiée – approbation marine PED, ABS, DNV, BV ; Conformité NACE MR0175/MR0103 pour le service acide

Applications typiques

Tuyauterie pour saumure et dioxyde de chlore d'usine de chlore-alcali
Dessalement SWRO offshore, conduites annulaires d'eau d'incendie
Lignes d'injection chimique et de méthanol sous-marines
Unités d'alkylation d'acide sulfurique, refroidisseurs d'acide HF
Milieux stériles pharmaceutiques, eau de haute pureté
Systèmes de carburant et de comburant pour l'aérospatiale
Lignes de coffres de mer, de ballast et d'épurateur pour la construction navale
