Forgeage d'arbres d'énergie éolienne lourde

Forgeage d'arbres d'énergie éolienne lourde

Type de paiement: L/C,T/T
Incoterm: CFR,EXW,CIF,FOB
Quantité de commande minimum: 1 Ton
transport: Ocean,Land,Express,Air

Nous contalit

Obtenir le dernier prix



PRODUCT ATTRIBUTES



Overview

Attributs du produit

marque: qijing

Overview

Capacité d'approvisionnement et informations supplémentaires

transport: Ocean,Land,Express,Air

Type de paiement: L/C,T/T

Incoterm: CFR,EXW,CIF,FOB

Emballage & livraison

Unités de vente:	Ton

Description du produit

Présentation du produit

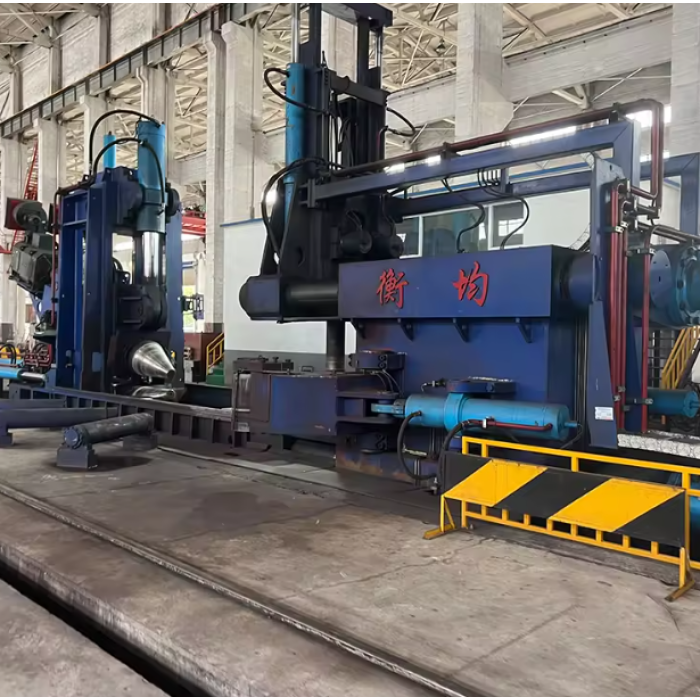

Nos pièces forgées d'arbres éoliens lourds constituent le lien essentiel entre le moyeu du rotor et la boîte de vitesses, traduisant un couple de plusieurs mégawatts en électricité propre pendant plus de 20 ans. Produit à partir de lingots de 34CrNiMo6 / 42CrMo4 dégazés sous vide jusqu'à 30 t, chaque arbre est forgé à chaud entre 1 200 et 1 250 °C sur des presses de 12 000 t, refroidi à l'eau et revenu pour créer une microstructure ultra fine sur toute l'épaisseur avec un rapport de forgeage > 3 : 1 qui ferme la porosité et aligne le flux de grain le long de la charge. chemin.

Le résultat est un forgeage qui offre :

Résistance à la traction ≥ 650 MPa, limite élastique ≥ 550 MPa, Charpy V ≥ 45 J à – 40 °C
Dureté à cœur 250 – 300 HB, cémentable jusqu'à 45 HRC si nécessaire
Acceptation des ultrasons selon SEP 1921 Classe C/c, D/d ou EN 10228-3 Niveau 3

Gamme de tailles

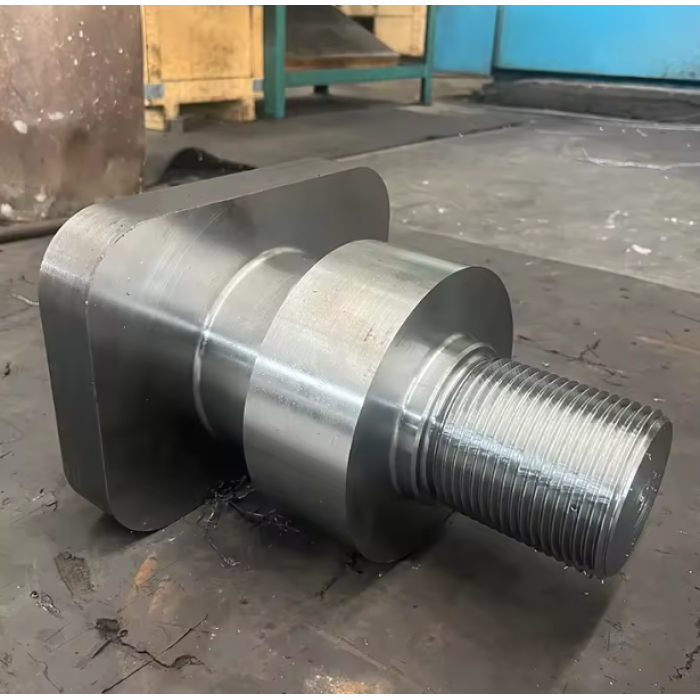

Arbre principal plein : Ø 200 – 1 400 mm × 1 500 – 6 000 mm L, masse 3 – 23 t

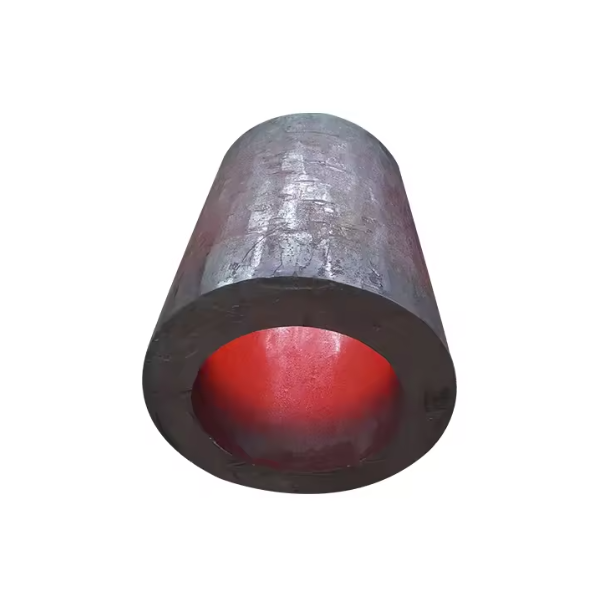

Arbre creux (alésé) : ID 100 – 600 mm, OD ≤ 1 200 mm, longueur ≤ 5 000 mm
Siège à frette ou à frette intégrée disponible sur demande

Flux de processus
Fusion EF → Affinage LF/VD → Lingot de 30 t → Renversement et étirement à enclume large WHF → Machine brute → Q&T → Machine de finition → 100 % UT/MT → Inspection finale et revêtement.

Applications
Éoliennes terrestres et offshore 0,75 – 15 MW ; arbre principal, arbre lent de la boîte de vitesses, arbres tronqués d'entraînement en lacet, grandes bagues d'orientation

Valeur délivrée

Conception de durée de vie en fatigue de 25 ans, vérifiée par des essais FE + flexion-rotation
Surépaisseur d'usinage ≤ 2 mm par côté, temps de coupe 30 % inférieur aux structures coulées-soudées
Certifications mondiales : ABS, DNV, GL, LR, PED ; MTR et traçabilité complets

De la première passe de forgeage à l'emballage final, chaque arbre d'éolienne est conçu pour permettre aux turbines de classe mégawatt de tourner de manière fiable dans la chaleur du désert ou dans les tempêtes de la mer du Nord.
