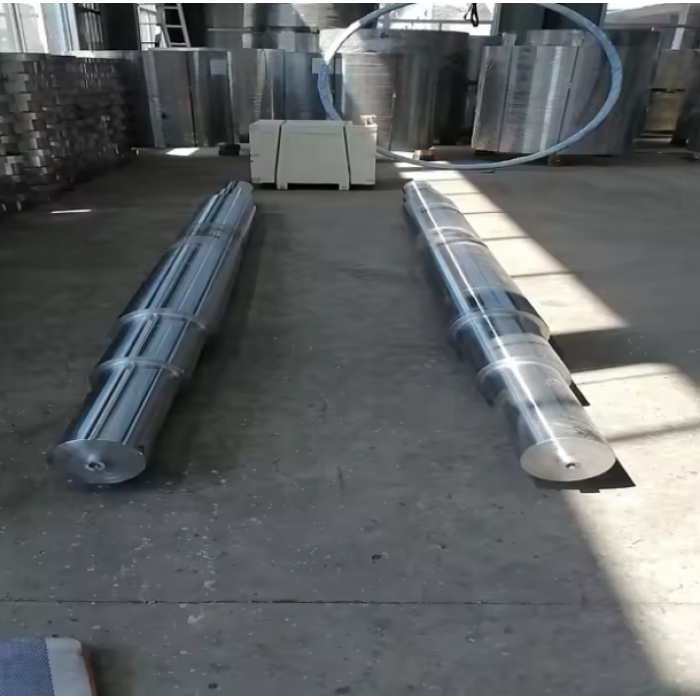

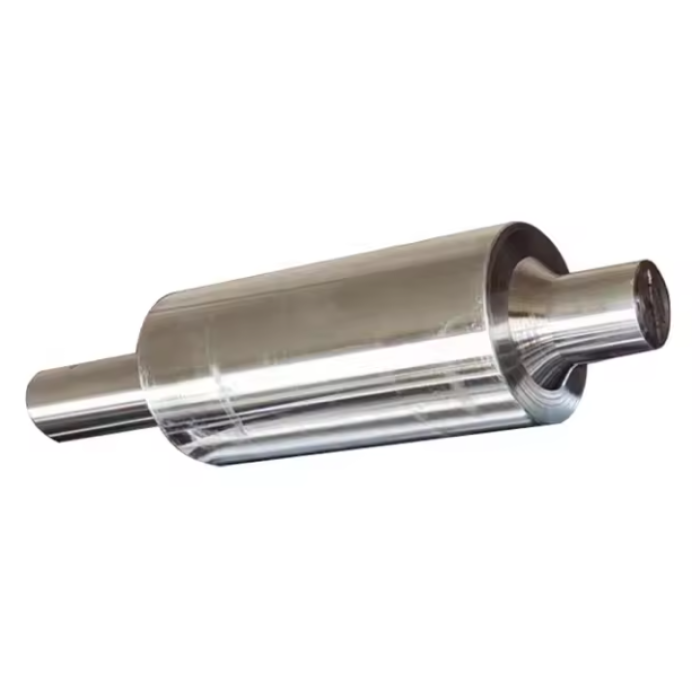

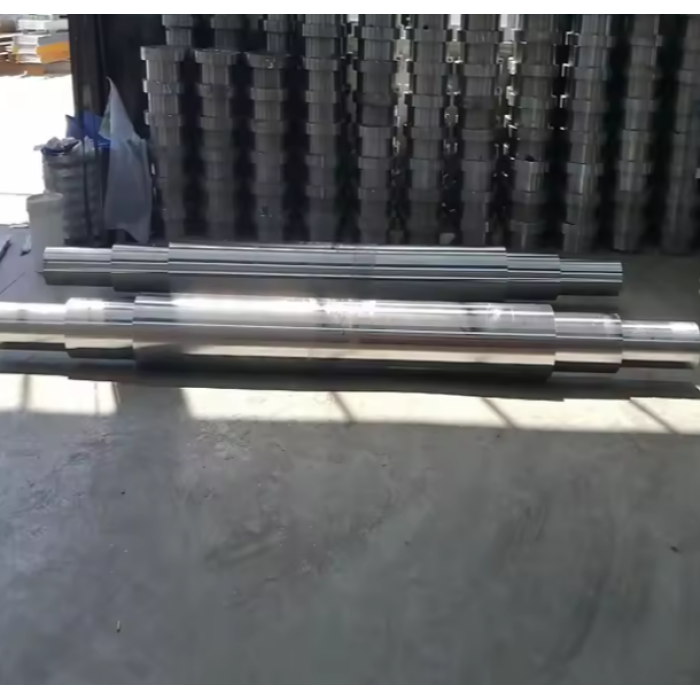

Arbre forgé en alliage/acier inoxydable C45 42CrMo+QT

1. Ligne unique de forge à finition

• Filière ouverte : pièce de 0,3 à 25 t ; Ø 80 – 1 200 mm ; longueur ≤ 12 m ; rapport de forgeage ≥ 3,5
• Traitement thermique : normalisation, Q+T, durcissement par induction, cémentation, nitruration – le tout dans des fours sous vide
• Usinage : centres 5 axes, VTL 4 m, foret pour trous profonds, broche cannelée – tolérance h6, Ra 0,8 µm

2. Gamme et propriétés des matériaux

3. Fonctionnalités éprouvées dans le secteur minier

• Coque trempée par induction 54-58 HRC, profondeur 6-12 mm – durée de vie ×3 par rapport à une barre laminée
• Galerie d'huile profonde Ø 4 – 25 mm, rectitude 0,5 mm / 3 m

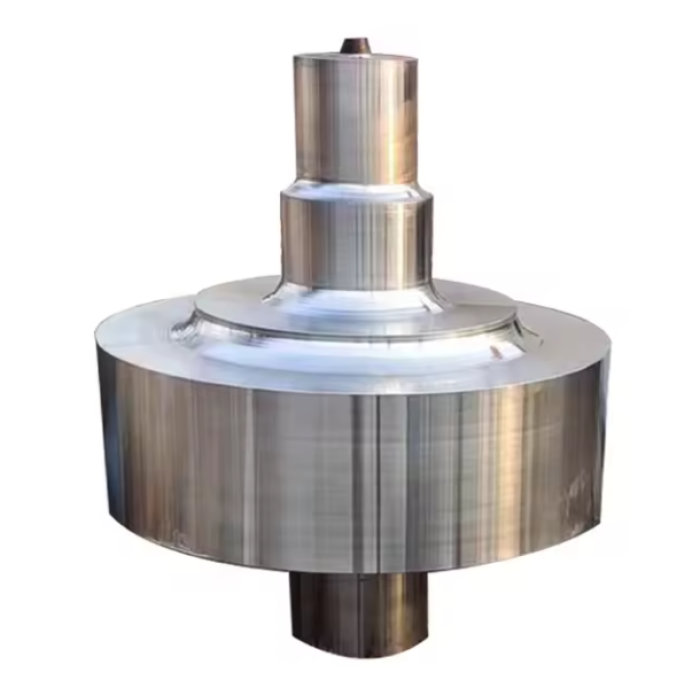

• Bride intégrale ou cannelure forgée, temps d'usinage –30 %
• Les trous transversaux de lubrification centrale se croisent à moins de 0,05 mm par une perceuse à pistolet à 5 axes

4. Fenêtre de dimensions

• Arbre plein : Ø 80 – 1 200 mm × L ≤ 12 m
• Creux / percé : ID 40 – 600 mm, OD ≤ 1 200 mm

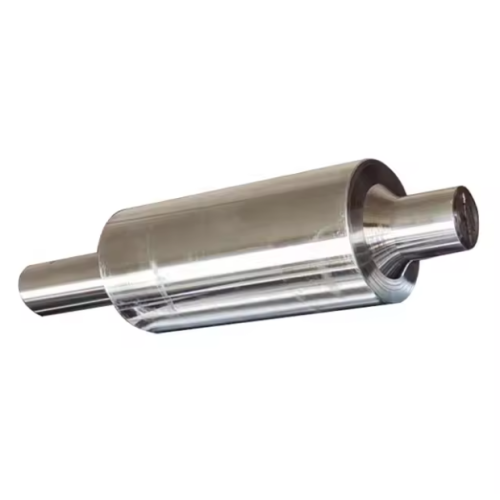

• Rouleau / axe : Ø 80 – 800 mm × L ≤ 6 m
• Poids unitaire : 50 kg – 25 000 kg

5. Qualité et certificats

• Ultrasons : SEP 1921 Classe C/c, EN 10228-3, ASTM A388
• Rectitude : ≤ 1 mm/m ; faux-rond ≤ 0,02 mm après meulage final
• Approbation de la société : ABS, DNV, BV, LR pour les navires miniers offshore
• Normes : ISO 9001, DESP, CE ; PPAP niveau 3 pour les camions miniers OEM
