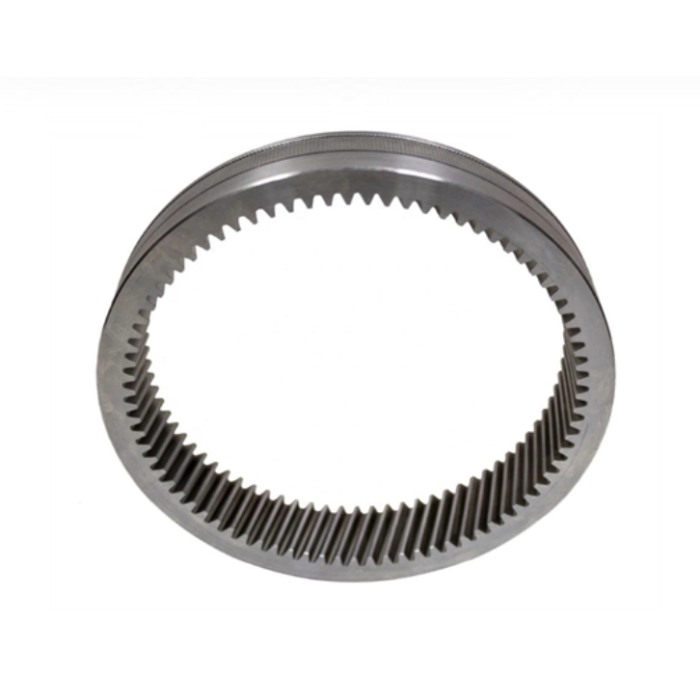

Engrenages internes de précision personnalisés

Description du produit

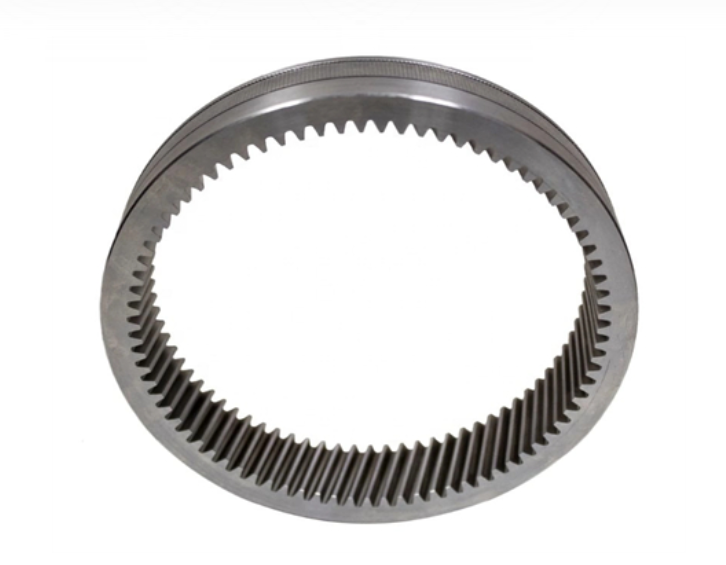

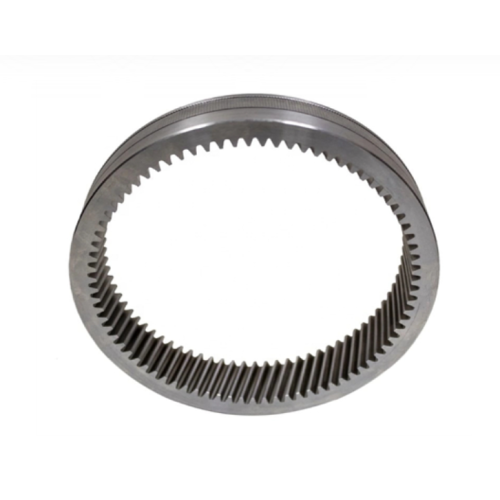

Les engrenages internes personnalisés (anneaux dentés) sont des anneaux forgés ou usinés avec précision avec des dents taillées sur le diamètre intérieur. Modules 1 à 50, Ø 80 à 4 000 mm, largeur frontale ≤ 600 mm, poids ≤ 15 t. Le forgeage en matrice fermée suivi d'un façonnage CNC produit des anneaux presque nets ; Le meulage de finition atteint une précision AGMA Q6 – Q10 et un Ra de flanc de 0,8 µm.

Performance

La carburation ou le nitrure crée une surface dentaire de 58 à 62 HRC, un boîtier efficace de 1 à 3 mm, un noyau de 300 à 450 HV. Limite de fatigue en flexion ≥ 450 MPa, fatigue de contact ≥ 1 500 MPa. Le flux continu de grains le long de la racine de la dent double la durée de vie par rapport aux anneaux coupés dans une barre. 100 % UT EN 10228-3 et MT ASTM E709 garantissent une structure sans fissures et sans inclusions.

Caractéristiques

La conception coaxiale compacte élimine l'engrenage intermédiaire, réduit l'entraxe de 40 % et le poids de 25 %. Moyeu intégral, cannelures et trous de boulons forgés en une seule chaleur ; Fentes anti-jeu en option ou rainures d'huile usinées. Les qualités personnalisées (20CrMnTi, 18CrNiMo7-6, 42CrMo, 17-4 PH, Inconel 718) équilibrent les besoins en matière de résistance, de corrosion et de température. Certification complète 3.1/3.2 et approbation ABS/DNV/BV disponibles.

Applications

Réducteurs planétaires sur les éoliennes, transmissions finales de véhicules à chenilles, transmissions automatiques, joints robotisés, têtes de forage de tunnels miniers, réducteurs d'orientation de grue, entraînements de panneaux solaires par satellite et tout groupe motopropulseur à rapport élevé et à espace limité.
