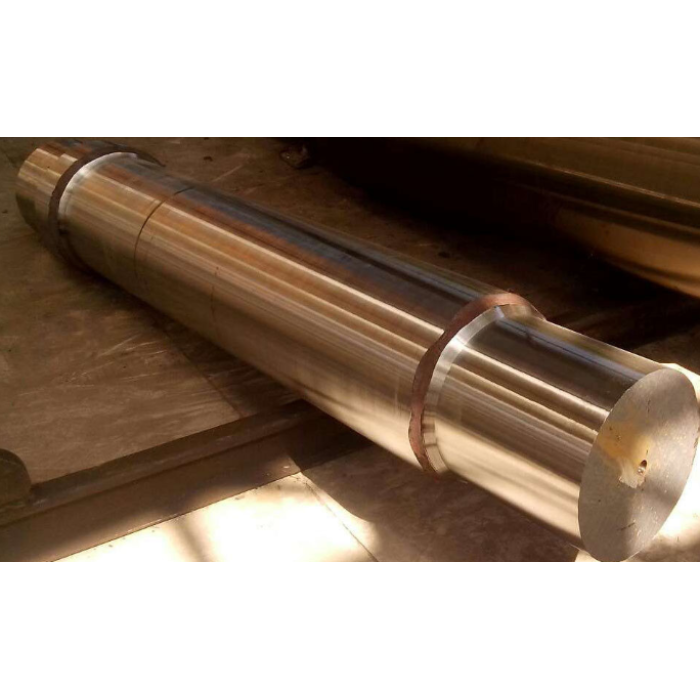

Arbre cannelé d'arbre en acier forgé d'air de ventilateur OEM

Type de paiement: L/C,T/T
Incoterm: FOB,CFR,CIF,EXW
Quantité de commande minimum: 1 Ton
transport: Ocean,Land,Air,Express

Nous contalit

Obtenir le dernier prix



PRODUCT ATTRIBUTES



Overview

Attributs du produit

marque: qijing

Overview

Capacité d'approvisionnement et informations supplémentaires

transport: Ocean,Land,Air,Express

Type de paiement: L/C,T/T

Incoterm: FOB,CFR,CIF,EXW

Emballage & livraison

Unités de vente:	Ton

Description du produit

Un arbre cannelé en acier forgé à chaud d'une seule pièce qui transmet le couple du moteur à la roue dans les grands ventilateurs centrifuges/axiaux, les unités CVC, les soufflantes et les ensembles de compresseurs, construits à 100 % selon votre dessin ou échantillon.

Portée du service clé

Parcours OEM/ODM complet : co-ingénieur, prototype, test, production en série
Forgeage + ébauche + traitement thermique + usinage de finition + équilibrage dynamique + revêtement en un seul arrêt
Flexibilité de la taille des lots : 1 prototype à 10 000 pièces par version
Formats de dessin acceptés : STEP, IGES, DXF, PDF, croquis manuel avec dimensions critiques

Plateforme de forge

Lignes de filières ouvertes et à anneaux de 1 000 t – 30 MN, presse à filière fermée de 4 000 t
Rapport de forge ≥ 4 : 1 pour éliminer les vides internes et aligner le flux des grains le long des dents cannelées pour une résistance à la fatigue 30 % plus élevée
Capacité en lingots 50 kg – 10 000 kg ; maximum. Ø 2 500 mm, longueur 6 000 mm

Menu matériel (typique)

Acier au carbone : C45, CK45, S355J2G3
Acier allié : 42CrMo4, 34CrNiMo6, 4340, 4140, 18CrNiMo7-6
Inox et duplex : 410, 17-4PH, F51, 1.4462
Toutes les chaleurs sont dégazées sous vide, affinées à la poche ; traçabilité complète de la source de fusion selon EN 10204 3.1 / 3.2

Traitement thermique et surface

Trempe et revenu, normalisation, carburation, nitruration, durcissement par induction des flancs de cannelure à 48-58 HRC si spécifié
Rugosité de surface Ra 0,4 à 1,6 µm sur les tourillons ; super-finition en option à 0,1 µm
Revêtements de protection : placage Zn-Ni, phosphate, DLC, Cerakote, brouillard salin 1 000 h

Capacité de spline

Profils parallèles, en développante, couronnés ou en tonneau selon ANSI B92.1, ISO 4156, DIN 5480, JIS D 2001
Module 0,5 – 12, DP 48 – 2, angle de pression 20°, 30°, 37,5°, 45°
Laminage à froid ou découpage à la fraise après forgeage ; Classe de précision de dent à dent 6 à 8 réalisable

Précision d'usinage

Tournage CNC, fraisage 5 axes, façonnage d'engrenages, laminage de cannelures, perçage de trous profonds, perçage au canon
Tolérance du siège de roulement h6, faux-rond ≤ 0,02 mm, concentricité ≤ 0,03 mm
Équilibre dynamique de qualité G2,5 à 3 600 tr/min (ISO 1940) ; G1.0 en option pour les ventilateurs CVC à grande vitesse

Inspection et test

100 % UT selon EN 10228-3 / ASTM A388 ; FBH ≤ 2 mm
MT des racines de spline ; aucune indication pertinente ≥ 1 mm
Cartographie de dureté, test de traction et d'impact par lot de traitement thermique
Rapport MMT avec profil de dent 3D, pas, pas, espacement, forme en développante

Certificats sur demande

Système qualité ISO 9001 / IATF 16949
DESP 2014/68/UE, AD 2000 Merkblatt W0 / W7
DNV, ABS, LR, TÜV, CE, ATEX pour ventilateurs pour zones dangereuses

Utilisations finales typiques
Ventilateurs d'air primaire dans les chaudières électriques, soufflantes de ventilation de mines, ventilateurs à jet de tunnel, ventilateurs de salle des machines marines, tours de refroidissement de centres de données, compresseurs scroll CVC de train, soufflantes de gaz de torchère pétrochimiques.

Délai et logistique

15 à 45 jours calendaires départ usine Chine en fonction de la complexité
Échantillon express 7 à 10 jours avec spline vierge ou à état souple
Caisses de contreplaqué d'exportation, film VCI, déshydratant; DAP/DDP maritime, aérien ou ferroviaire dans le monde entier

À retenir sur une page
Envoyez-nous votre courbe de ventilateur, votre spectre de couple, votre dessin d'enveloppe et votre durée de vie cible. Nous vous livrerons un arbre cannelé en acier forgé qui se boulonne directement, fonctionne sans vibrations pendant des décennies et porte le nom de votre marque sur l'impression.
